SCE滚针轴承

SCE滚针轴承,SCH滚针轴承型号尺寸表,轴承型号查询

冲压滚针轴承

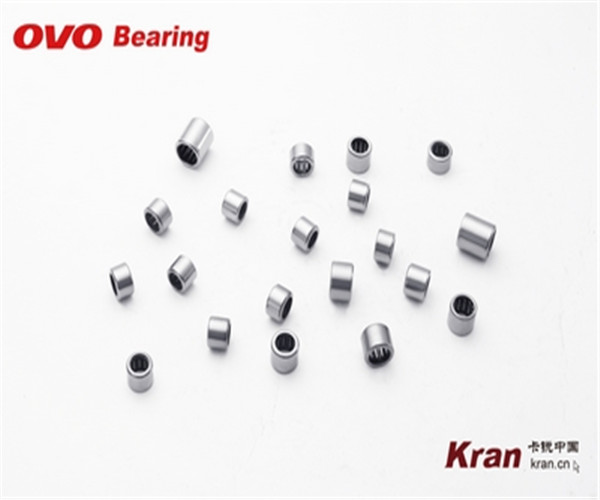

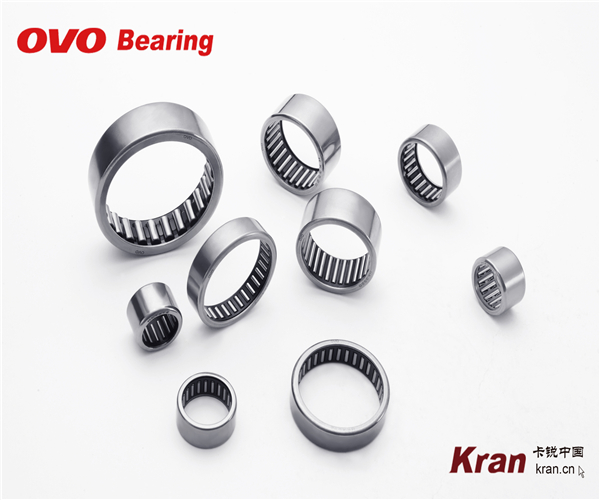

OVO冲压外圈滚针轴承的外圈是用薄钢板精密冲压成形的,与保持架和整组滚针组成,其径向截面厚度甚小,且具有较大载荷容量,特别适合用于要求经济性的大批量产品。

OVO滚针轴承的外圈与轴承箱采用过盈配合,不需要轴向固定装置。即使在高速、大负荷条件下,也能确保其有效性能。另外,因封脂容积大,可保证较长的润滑间隔。通常单列冲压外圈滚针轴承不带润滑油孔而双列轴承则带润滑油孔。

冲压滚针轴承

OVO滚针轴承一般不用内圈。如果需要使用内圈,可选用IR型内圈。

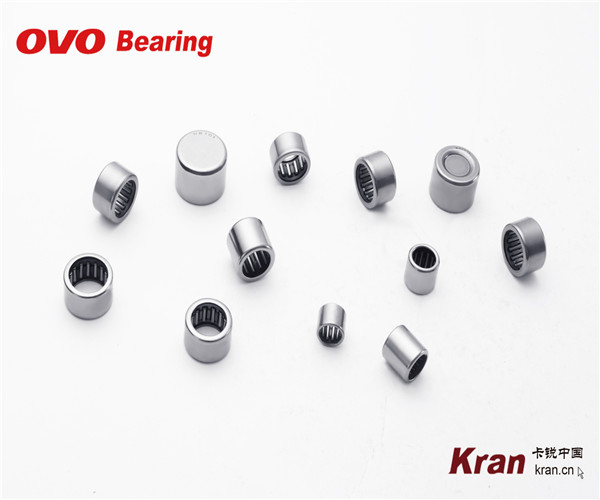

OVO冲压外圈滚针轴承分为轴承两端穿孔(SCE型滚针轴承)和轴承的一端封闭型(BCE型滚针轴承)。与穿孔型SCE冲压外圈滚针轴承相比,封口型轴承的一端为密闭式,适用于轴端,且可承受小的轴向游动力。

SCE滚针轴承,BCE滚针轴承型号尺寸表,轴承型号查询尺寸表

冲压滚针轴承



轴径 OVO轴承型号查询 外 型 尺 寸 基本额定负荷 极限转速
内径 SCE开式 BCE封口 FW D C 动C 静Cor 油润滑
6.35 SCE44 BCE44 6.35 11.112 6.35 1602 1157 35000
SCE45 BCE45 6.35 11.112 7.94 2536 2092 35000
7.938 SCE55 BCE55 7.938 12.7 7.94 2892 2625 29000
9.525 SCE65 BCE65 9.525 14.288 7.94 2892 2417 25000
SCE67 BCE67 9.525 14.288 11.11 4361 4583 25000
12.7 SCE87 BCE87 12.7 17.462 11.11 5918 7387 19000
SCE88 BCE88 12.7 17.462 12.7 6897 9033 19000
SCE810 BCE810 12.7 17.462 15.88 8811 12237 19000
14.288 SCE95 BCE95 14.288 19.05 7.94 4049 4717 18000
SCE96 BCE96 14.288 19.05 9.52 5162 6408 18000
SCE98 BCE98 14.288 19.05 12.7 7698 10769 18000
SCE910 BCE910 14.288 19.05 15.88 9434 14017 18000
SCE912 BCE912 14.288 19.05 19.05 10724 16465 18000
15.875 SCE108 BCE108 15.875 20.638 12.7 8743 12015 16000
SCE1010 BCE1010 15.875 20.638 15.88 10368 16242 16000
SCE1012 BCE1012 15.875 20.638 19.05 12015 19802 16000
17.462 SCE116 BCE116 17.462 22.225 9.52 5740 7876 15000
19.05 SCE1210 BCE1210 19.05 25.4 15.88 12682 17577 13000
SCE1212 BCE1212 19.05 25.4 19.05 15352 22250 13000
20.638 SCE1312 BCE1312 20.638 26.988 19.05 16020 23585 12000
22.225 SCE148 BCE148 22.225 28.575 12.7 11125 15797 11000
SCE1412 BCE1412 22.225 28.575 19.05 16910 27145 11000
23.812 SCE1516 BCE1516 23.812 30.162 25.4 24030 43165 11000
25.4 SCE168 BCE168 25.4 31.75 12.7 12682 19135 10000
SCE1612 BCE1612 25.4 31.75 19.05 18022 30260 10000
SCE1616 BCE1616 25.4 31.75 25.4 24920 45390 10000
28.575 SCE188 BCE188 28.575 34.925 12.7 12905 20247 9000
SCE1812 BCE1812 28.575 34.925 19.05 18912 33375 9000
SCE1816 BCE1816 28.575 34.925 25.4 25810 49395 9000
31.75 SCE2012 BCE2012 31.75 38.1 19.05 21137 39605 8000
SCE2016 BCE2016 31.75 38.1 25.4 27145 54735 8000
34.925 SCE2212 BCE2212 34.925 41.275 19.05 21360 42720 7500
SCE2216 BCE2216 34.925 41.275 25.4 27590 59185 7500
38.1 SCE2416 BCE2416 38.1 47.625 25.4 38715 66305 6500
40.45 SCE2816 BCE2816 44.45 53.975 25.4 41385 75650 6000
50.8 SCE3220 BCE3220 50.8 60.325 31.75 55180 115700 5000
